Regenbestendig onderdakplaat met unieke tand- en groefprofiel
Gutex Multiplex-top maakt regendichte houtvezelisolatie met een lage opbouwhoogte mogelijk. De onderdakplaat is geschikt voor dakconstructies in nieuwbouw, voor dakrenovaties van binnen en van buiten, onderdakplaat bovenop de dakisolatie en als bescherming en bij geventileerde gevelafwerking. Een hoge diffusieopenheid en een uitgesproken vochtopslag- en afgiftecapaciteit zorgen voor langdurige bouwfysische veiligheid. De winddichte tand- en groefverbinding beschermt de isolatieconstructie betrouwbaar tegen het doorstromen van koude lucht.
- Bewezen regenbestendigheid tot 3 mm voegvorming
- Hoge hagelbescherming HW4 (TÜV-getest)
- Kan 3 maanden 12 weken in weer en wind vertoeven, zonder bedekking als tijdelijk dak.
Certificaten & keurmerken
Warmtegeleidingsvermogen nominale waarde ʎD
0,045 W/mK
Productdetails
Meer informatie
Betrouwbare bescherming en eenvoudige installatie
De Gutex Multiplex-top onderdakplaat overtuigt door zijn duurzame weerbestendigheid en is regenbestendig vanaf een dakhelling van 15° zonder extra afdekking of afplakken van de plaatnaden. Dankzij hagelbeschermingsklasse HW4 (TÜV-getest) garandeert Multiplex-top ook betrouwbare bescherming tegen extreme weersomstandigheden. Door het gebruik van een houtvezelisolatieplaat in plaats van een conventionele onderdakfolie biedt Multiplex-top niet alleen effectieve thermische isolatie, maar minimaliseert het ook koudebruggen en verbetert het de geluidsisolatie. De maatnauwkeurigheid vergemakkelijkt een snelle, eenvoudige installatie, terwijl de tand-en-groefverbinding een "naad- en perforatiebestendige onderdakplaat” mogelijk maakt volgens de ZVDH-voorschriften zonder extra tape voor nageldichting of nageldichtingen. Multiplex-top kan worden gerecycled aan het einde van zijn levensduur.
Uitgebreide garantie
Gutex heeft een garantie voor de regenbestendige sarkingboard gedeponeerd bij de Centrale Vereniging van de Duitse Dakdekkersbranche en dekt in geval van een klacht niet alleen de vervanging van het materiaal, maar ook de verwijderings- en installatiekosten en eventuele steigerkosten.
- Biedt betrouwbare bescherming tegen regen en hagel vanaf een dakhelling van 15°, gecertificeerd in hagelbeschermingsklasse HW4 (TÜV-getest)
- Houtvezelisolatie minimaliseert koudebruggen en verbetert de geluidsisolatie in vergelijking met conventionele onderdakfolies
- De tand-groefverbinding en de hoge maatnauwkeurigheid maken een naad- en perforatiebevestigde onderlaag mogelijk volgens de ZVDH-voorschriften zonder nagelafdichtingen - inclusief bescherming tegen koude lucht koude lucht infiltraties.
- Recyclebaar, gemaakt in Duitsland
Grondstoffen
- Onbehandeld sparren- en vurenhout
- 4 % PUR hars
- 1,5 % paraffine
Verwerking
Gutex Multiplex-top onderdakplaat: regenbestendig, winddicht, robuust
Opslag en verwerking
- Bewaar en verwerk Multiplex-top op een droge plaats
Afstand tussen dakspanten
Maximale tussenafstand midden/midden afhankelijk van de plaatdikte:
- 22 mm: max. 85 cm
- 35 mm: max. 100 cm
Zagen
- Bij standaard houtbewerkingsmachines moeten de wettelijke vereisten voor het omgaan met houtstof in acht worden genomen.
Plaatsingsrichtlijnen
- Multiplex-top is geen dragend bouwelement (bv. sneeuwlast).
- De plaat is niet statisch inzetbaar.
- Vermijd kruisvoegen.
- Gebruik alleen onbeschadigde platen.
- Vermijd een verhoogde luchtvochtigheid ivanuit de kamerruimte (bv. door plaatsen van een chape).
- Kieren van dakspanten zijn niet toegankelijk.

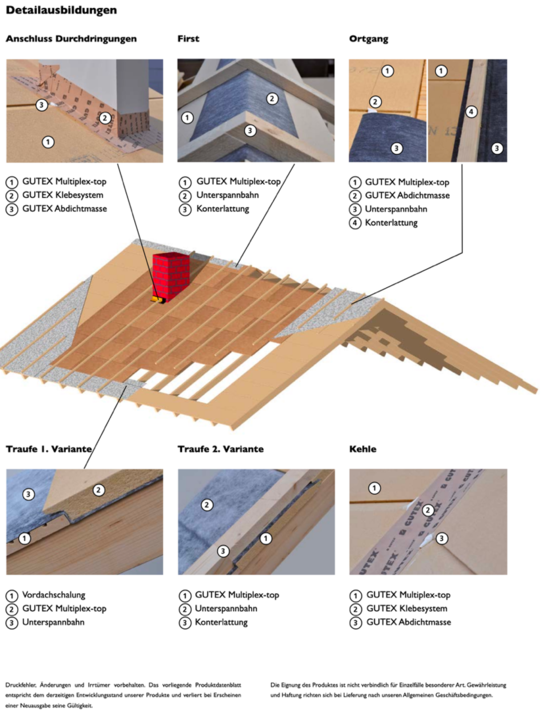

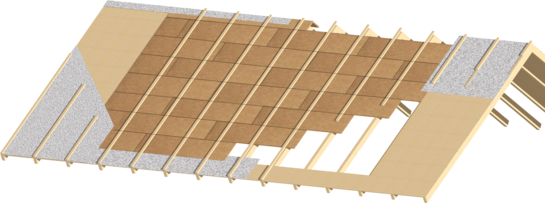

- Leg de platen met de bedrukte zijde naar buiten, horizontaal, nauwkeurig passend en voegendicht, groef naar beneden, tand naar boven. De platen worden in de regel haaks op de dakspanten geplaatst.
- Bevestig de platen onmiddellijk met tengellatten. Nagelafdichtbanden en zijn niet nodig.
- In verband plaatsen : verticale voegen minimaal één spantbreedte verspringen, met minimaal 40 cm.
- Kleef verbindingen en doorvoeren af met Gutex-kleefsysteem om ze waterdicht uit te voeren te maken.
- Gutex houtvezelisolatieplaten kunnen gedurende lange perioden worden blootgesteld aan temperaturen tot 110 °C. Voor hogere temperaturen, zoals die veroorzaakt worden door zonnepanelen, zijn extra maatregelen nodig.
- De minimale afstanden van brandbare bouwmaterialen tot schoorsteen doorvoeren e.d. moeten worden aangehouden in overeenstemming met de relevante brandveiligheidsvoorschriften en zijn te respecteren.
Dakhelling en waterdichtheid
Neem, afhankelijk van de dakhelling, de volgende passage uit de ZVDH-voorschriften in acht:
- < 15° afdekken met geschikte onderdakfolie
- ≥ 15° is verlijming van de plaatnaden niet nodig, mits de standaard dakhelling niet meer dan 8° wordt overschreden en er geen verhoogde eis is volgens de ZVDH-voorschriften.
Bij afwijkingen van de hierboven vermelde specificaties moeten de "Technische regels voor dakbedekkingen met dakpannen en dakleien" van de ZVDH-voorschriften worden nageleefd.
Richtlijnen voor heteluchtlassen
- Gebruik hete lucht <350°, niet rechtstreeks verhitten.
- Gebruik hete lucht toestel maximaal 7-10 seconden per plaats; controleer verkleuring en verwijder indien nodig.
Deze verwerkingsrichtlijnen beschermen Multiplex-top tegen spontane verbranding. De verwerkingsrichtlijnen voor membranen moeten ook in acht worden genomen.
Bevestigingstabellen voor onderdakplaat Multiplex-top (dikte ≤ 35 mm, gebouwhoogte ≤ 10 m, landinwaarts)
Belangrijke opmerkingen
- Bevestigingsmiddelen moeten minimaal gegalvaniseerd zijn.
- Voor afwijkende ontwerpen zijn specifieke oplossingen van de fabrikant van bevestigingsmiddelen vereist. Fabrikanten bieden ondersteuning met statische aanbevelingen, die kunnen worden aangevraagd via het formulier.
|
Tussenafstand midden/midden dakspanten: ≤ 85 cm |
Afstand voorPaslode3,8 x 130 gerilde nagels (gegalvaniseerd) Dakhelling |
||||
|---|---|---|---|---|---|
|
Belasting dakbedekking (kN/m²) |
Sneeuw (kN/m²) |
Windzone |
15° |
30° |
45° |
|
0,30 |
≤ 0,85 |
Wz 1 |
70 cm |
35 cm |
40 cm |
|
|
|
Wz 2 |
50 cm |
35 cm |
40 cm |
|
|
|
Wz 3 |
35 cm |
35 cm |
35 cm |
|
|
|
Wz 4 |
25 cm |
25 cm |
25 cm |
|
0,60 |
≤ 0,85 |
Wz 1 |
55 cm |
30 cm |
25 cm |
|
|
|
Wz 2 |
55 cm |
30 cm |
25 cm |
|
|
|
Wz 3 |
40 cm |
30 cm |
25 cm |
|
|
|
Wz 4 |
30 cm |
30 cm |
25 cm |
|
0,95 |
≤ 0,85 |
Wz 1 |
40 cm |
20 cm |
15 cm |
|
|
|
Wz 2 |
40 cm |
20 cm |
15 cm |
|
|
|
Wz 3 |
40 cm |
20 cm |
15 cm |
|
|
|
Wz 4 |
35 cm |
20 cm |
15 cm |
Bron ITW; gegevens zonder garantie.
| Tussenafstand midden/midden dakspanten: ≤ 85 cm Tengellatten: 60 x 40 |
Afstand voor ITW nieten SD 91120 / BS 29120 (gegalvaniseerd) Dakhelling
|
||||
|---|---|---|---|---|---|
|
Belasting dakbedekking (kN/m²) |
Sneeuw (kN/m²) |
Windzone |
15° |
30° |
45° |
|
0,30 |
≤ 0,85 |
Wz 1 |
30 cm |
15 cm |
20 cm |
|
|
|
Wz 2 |
25 cm |
15 cm |
20 cm |
|
|
|
Wz 3 |
20 cm |
15 cm |
15 cm |
|
|
|
Wz 4 |
15 cm |
15 cm |
10 cm |
|
0,60 |
≤ 0,85 |
Wz 1 |
25 cm |
10 cm |
10 cm |
|
|
|
Wz 2 |
25 cm |
10 cm |
10 cm |
|
|
|
Wz 3 |
20 cm |
10 cm |
10 cm |
|
|
|
Wz 4 |
15 cm |
10 cm |
10 cm |
|
0,95 |
≤ 0,85 |
Wz 1 |
20 cm |
10 cm |
5 cm |
|
|
|
Wz 2 |
20 cm |
10 cm |
5 cm |
|
|
|
Wz 3 |
20 cm |
10 cm |
5 cm |
|
|
|
Wz 4 |
15 cm |
10 cm |
5 cm |
Bron ITW; gegevens zonder garantie.
Gedetailleerde training
Technische gegevens
| Ruwdichtheid ρ | ~ 220 kg/m³ |
| Dampdiffusie (μ) | 3μ |
| Nominale waarde warmtegeleidingsvermogen ʎD | 0,045 W/mK |
| Drukspanning sterkte | ≥ 200 kPa |
| Kortdurende wateropname | ≤ 1 kg/m² |
| Stroomweerstand | ≥ 100 kPa s/m² |
| Specifieke warmtecapaciteit | 2100 J/kgK |
| Brandgedrag Euroklasse volgens DIN EN 13501-1 | E |
| Plaatmarkering | WF-EN 13171-T5-CS(10/Y)200-TR30-WS1,0-AF100-MU3 |
| Treksterkte loodrecht op plaatvlak | ≥ 30 |
| Toepassing volgens Zvdh-regelgeving | UDP-A |
